LFR系列导轨滚轮轴承的滚轮导轨导向系统具有以下特征 :
1.宁波众信的导轨滚轮轴承主要采用优质轴承钢(GCR15)或不锈钢(AISI440C\420)制造,经过热处理具有良好的机械性能,并采用精密钢球使产品性能得到进一步的提升。工程塑料或优质日产钢带SPCC制作的保持架也为轴承的可靠工作提供保证。滚轮标准配置有壳牌公司(SHELL)的高品质多用途油脂、丁腈橡胶密封圈或优质日产钢带SPCC制造的防尘盖,保证了产品在工作中得到良好的润滑和密封防尘性能。为了适应不同的产品使用场合,也可按要求定制加注不同油脂,采用不同材质密封圈的滚轮,耐高温的氟橡胶制造的密封圈等等。
2.高许用速度、阻力小、寿命长
宁波众信轴承科技有限公司生产的LFR系列导轨滚轮的外圈表面设计成哥特式的形状,使滚轮工作时,滚轮与导轨形成夹角为60度的两点接触,磨擦阻力小,载荷均匀,避免了滚轮工作中由于安装及制造误差引起的应力集中、边界效应,使导轨系统具有高速、低能耗、长寿命的工作特性。
3.安装简单方便
众信导轨滚轮轴承配置偏心轴及同心轴后,使安装很方便,调整偏心导轨滚轮轴承的偏心量即可得到合适的预载。
4.运行平稳、误差小、运行噪音极低
众信轴承专用的加工设备及检测设备保证了滚轮外形的准确性,成熟的加工工艺和严格的质检过程使所有的滚轮外圈径向跳动和工作表面真圆度良好,使导轨系统在运行时误差极小、运行平稳、运行噪音极低。

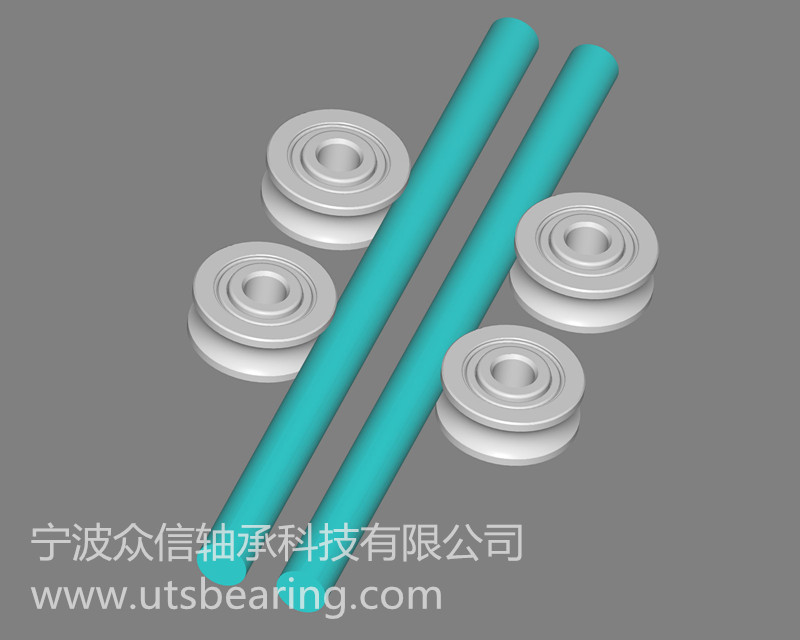

●LFR系列导轨滚轮轴承为线性导轨滚轮中应用最广,经济实用的产品,可适配于圆柱形导轨,运行平稳、误差小、运行噪音极低,运转速度很高。广泛使用于绣花机、直线导轨、工业机器人、自动化设备、切割设备、移动导轨、生产流水线、传输机械、医疗仪器、印刷机械等数控设备上.
●滚轮与导轨的接触为两点60度接触,具有良好的接触性能并且运转阻力很小,从而达到比较长的使用寿命。
●滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈,使滚轮具有更高的承载能力,滚轮轴承配置偏心轮及同心轴后按装简单。
●滚轮用优质轴承钢或不锈钢制造,经热处理、精密磨削加工而成,并在内部填充长寿命的高品质多用途油脂。滚轮防尘采用金属防尘盖(KDD)或橡胶密封圈(NPP)。
更多双列导轨滚轮轴承【非标轴承 特种滚轮轴承】
LFR…带"哥特式"圆弧槽的导轨滚轮轴承
SG…带"哥特式"圆弧槽的导轨滚轮轴承
W VW… 带"W"型槽的导轨导向滚轮轴承
LV…带"V"型槽的导轨导向滚轮轴承
A…/AT…导向校直轮(导线轮,过线轮)轴承
FR…/LR…"V"型导轨用导向滚轮/圆柱滚轮轴承
LR…支撑滚轮,带圆柱形外径或冠形大圆弧滚轮轴承

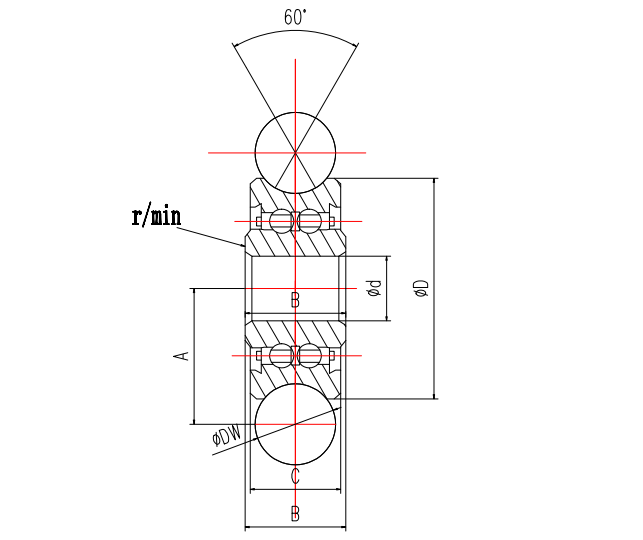

导轨滚轮型号
|
重量
|
尺寸(mm)
|
载荷
|
UTS
|
dw
|
d
|
D
|
C
|
B
|
A
|
rs
|
Cw(KN)
|
Cow(KN)
|
Frperm(KN)
|
LFR50/4NPP
|
3.5
|
5
|
4
|
13
|
6
|
7
|
8.04
|
0.2
|
1.05
|
0.85
|
1.15
|
LFR50/5-4KDD
|
7.5
|
4
|
5
|
16
|
7
|
8
|
9
|
0.2
|
1.2
|
0.86
|
1.3
|
LFR50/5-4NPP
|
7.5
|
4
|
5
|
16
|
7
|
8
|
9
|
0.2
|
1.2
|
0.86
|
1.3
|
LFR50/5KDD
|
8
|
6
|
5
|
17
|
7
|
8
|
10.5
|
0.2
|
1.27
|
0.82
|
1.3
|
LFR50/5NPP
|
8
|
6
|
5
|
17
|
7
|
8
|
10.5
|
0.2
|
1.27
|
0.82
|
1.3
|
LFR50/8KDD
|
24
|
6
|
8
|
24
|
11
|
11
|
14
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR50/8NPP
|
24
|
6
|
8
|
24
|
11
|
11
|
14
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR50/8-8KDD
|
24
|
8
|
8
|
24
|
11
|
11
|
14.75
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR50/8-8NPP
|
24
|
8
|
8
|
24
|
11
|
11
|
14.75
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR30/8KDD
|
31
|
10
|
8
|
26.8
|
11
|
13
|
16.7
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR30/8NPP
|
31
|
10
|
8
|
26.8
|
11
|
13
|
16.7
|
0.3
|
3.67
|
2.28
|
1.3
|
LFR5201KDD
|
68
|
10
|
12
|
35
|
15.9
|
15.9
|
20.65
|
0.3
|
8.5
|
5.1
|
5.1
|
LFR5201NPP
|
68
|
10
|
12
|
35
|
15.9
|
15.9
|
20.65
|
0.3
|
8.5
|
5.1
|
5.1
|
LFR5301KDD
|
130
|
10
|
12
|
42
|
19
|
19
|
24
|
0.6
|
13
|
7.7
|
7.5
|
LFR5301NPP
|
130
|
10
|
12
|
42
|
19
|
19
|
24
|
0.6
|
13
|
7.7
|
7.5
|
LFR5301-20KDD
|
125
|
20
|
12
|
42
|
19
|
19
|
28
|
0.6
|
13
|
7.7
|
7.5
|
LFR5301-20NPP
|
125
|
20
|
12
|
42
|
19
|
19
|
28
|
0.6
|
13
|
7.7
|
7.5
|
LFR5302KDD
|
163
|
10
|
15
|
47
|
19
|
19
|
26.65
|
1
|
16.2
|
9.2
|
6.2
|
LFR5302NPP
|
163
|
10
|
15
|
47
|
19
|
19
|
26.65
|
1
|
16.2
|
9.2
|
6.2
|
LFR5201-12KDD
|
68
|
12
|
12
|
35
|
15.9
|
15.9
|
21.75
|
0.3
|
8.4
|
5
|
5.1
|
LFR5201-12NPP
|
68
|
12
|
12
|
35
|
15.9
|
15.9
|
21.75
|
0.3
|
8.4
|
5
|
5.1
|
LFR5201-14KDD
|
107
|
14
|
12
|
39.9
|
18
|
20
|
24
|
0.3
|
8.9
|
5
|
6.7
|
LFR5201-14NPP
|
107
|
14
|
12
|
39.9
|
18
|
20
|
24
|
0.3
|
8.9
|
5
|
6.7
|
LFR5201-10.4KDD
|
115
|
10
|
12
|
39.9
|
18
|
20
|
22
|
0.3
|
8.9
|
5
|
6.7
|
LFR5201-10.4NPP
|
115
|
10
|
12
|
39.9
|
18
|
20
|
22
|
0.3
|
8.9
|
5
|
6.7
|
LFR5204-16KDD
|
195
|
16
|
20
|
52
|
20.6
|
22.6
|
31.5
|
0.6
|
16.8
|
9.5
|
12.1
|
LFR5204-16NPP
|
195
|
16
|
20
|
52
|
20.6
|
22.6
|
31.5
|
0.6
|
16.8
|
9.5
|
12.1
|
LFR5206-20KDD
|
435
|
20
|
25
|
72
|
23.8
|
25.8
|
41
|
0.6
|
29.5
|
16.6
|
20.7
|
LFR5206-20NPP
|
435
|
20
|
25
|
72
|
23.8
|
25.8
|
41
|
0.6
|
29.5
|
16.6
|
20.7
|
LFR5206-25KDD
|
425
|
25
|
25
|
72
|
23.8
|
25.8
|
43.5
|
0.6
|
29.5
|
16.4
|
23.1
|
LFR5206-25NPP
|
425
|
25
|
25
|
72
|
23.8
|
25.8
|
43.5
|
0.6
|
29.5
|
16.4
|
23.1
|
LFR5207-30KDD
|
660
|
30
|
30
|
80
|
27
|
29
|
51
|
1
|
38
|
20.8
|
21.4
|
LFR5207-30NPP
|
660
|
30
|
30
|
80
|
27
|
29
|
51
|
1
|
38
|
20.8
|
21.4
|
LFR5208-40KDD
|
1360
|
40
|
40
|
98
|
36
|
38
|
62.5
|
1
|
54.8
|
29
|
55
|
LFR5208-41KDD
|
1360
|
40
|
40
|
98
|
36
|
38
|
62.5
|
1
|
54.8
|
29
|
55
|
LFR5208-42KDD
|
1400
|
50
|
50
|
110
|
44
|
46
|
72.5
|
1.1
|
53
|
39.5
|
69
|
LFR5208-43KDD
|
1400
|
50
|
50
|
110
|
44
|
46
|
72.5
|
1.1
|
53
|
39.5
|
69
|
|
