众信轴承不同系列的导轨滚轮产品均具有适合轨道运行的剖面，如哥特式的圆弧槽结构适用于圆柱形的导轨，使滚轮的受力得到了合理的分配，提高了滚轮的承载能力。对导轨磨损有要求的系统或设备，众信采用双硬度的特殊设计，即滚轮内部结构采用标准硬度保证滚轮有较长的使用寿命，滚轮外部硬度低于导轨的硬度。这样降低了导轨的磨损，使维修更加方便，维护成本更低。先进的工艺：众信的专用设备和仪器及检测手段保证了轴承特殊外形的设计可以准确的体现在产品上，如准确的V形面及W形面使滚轮与导轨可以形成良好的接触，提高了系统的可靠性和使用寿命，也使产品的实际承载力符合设计要求。
W型滚轮导向系统内的主要部件，广泛应用于直线导轨、工业机器人、自动化设备、切割设备、移动导轨、生产流水线、传输机械、医疗仪器、印刷机械、大型屠宰设备、物流搬运系统等等。

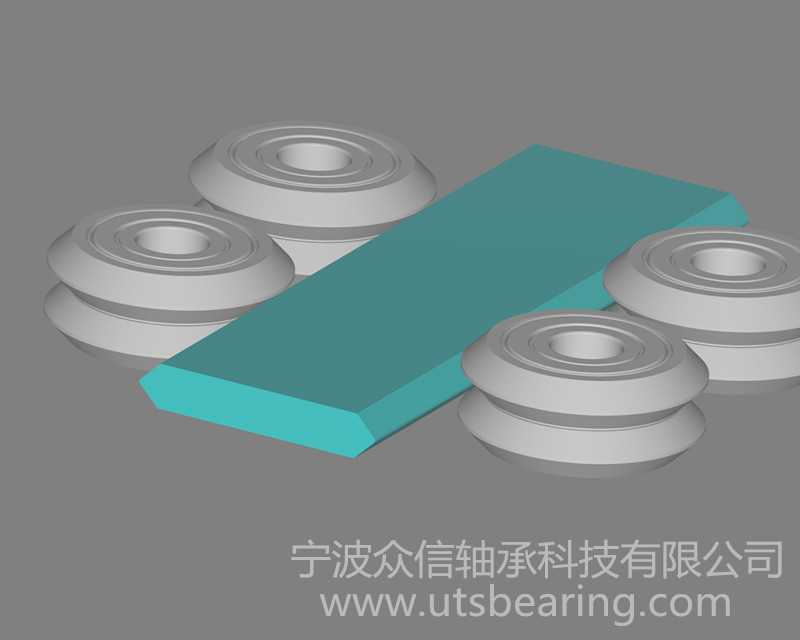

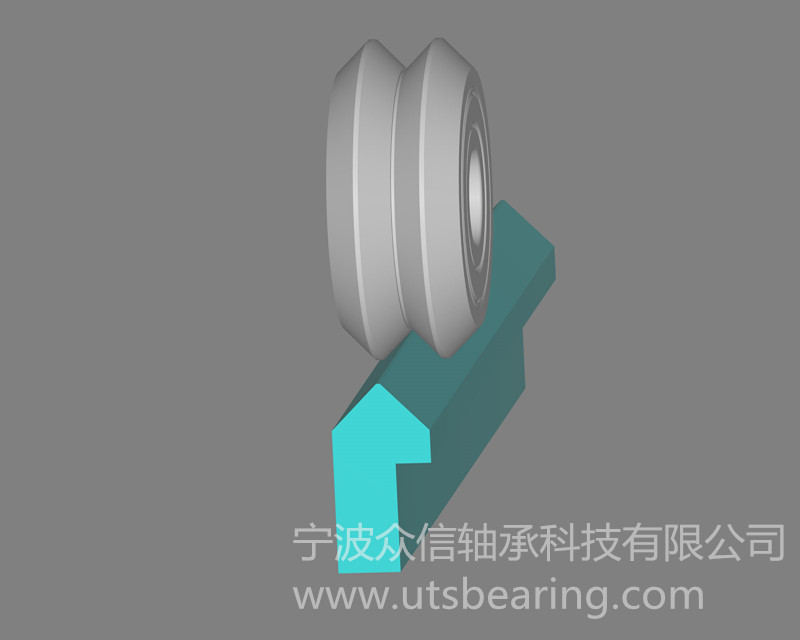

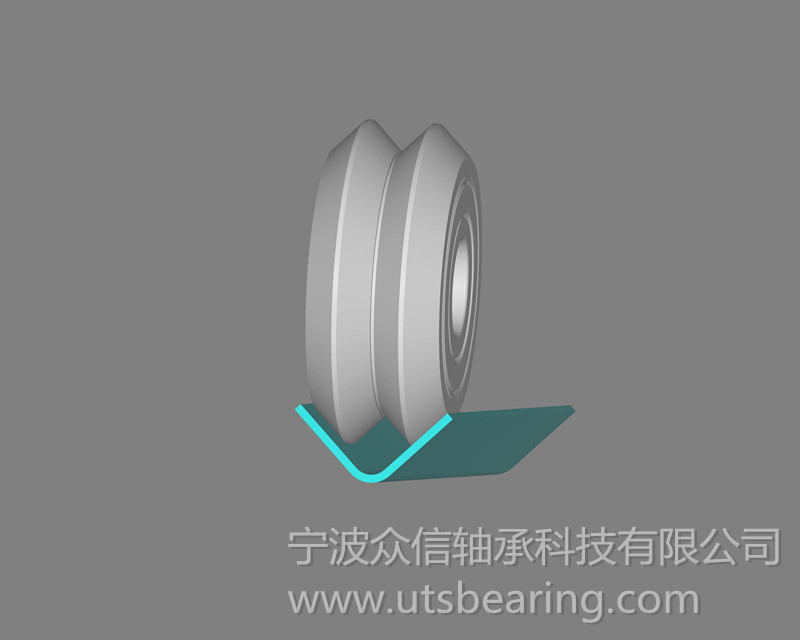

●导轨滚轮外圈为两个90度V形组成的W形外表面。可单独使用内侧面或外侧面与90度的内V型或外V型导轨适配，也可利用内侧面与圆柱形导轨适配。
●导轨滚轮采用双列角接触球轴承的内部结构设计及加厚的外圈，使滚轮具有更高的承载能力。
●导轨滚轮采用优质轴承钢制造，经热处理、精密磨削加工而成，并在内部填充长寿命的高品质多用途油脂，使滚轮轴承双沟道得到润滑，形成油膜，极大的提升滚轮轴承的使用寿命！滚轮防尘采用金属防尘盖或橡胶密封圈(后缀X)。还可提供耐腐蚀的不锈钢制造的滚轮轴承。
更多双列导轨滚轮轴承【非标轴承 特种滚轮轴承】
LFR…带"哥特式"圆弧槽的导轨滚轮轴承
SG…带"哥特式"圆弧槽的导轨滚轮轴承
W VW… 带"W"型槽的导轨导向滚轮轴承
LV…带"V"型槽的导轨导向滚轮轴承
A…/AT…导向校直轮(导线轮,过线轮)轴承
FR…/LR…"V"型导轨用导向滚轮/圆柱滚轮轴承
LR…支撑滚轮,带圆柱形外径或冠形大圆弧滚轮轴承
|

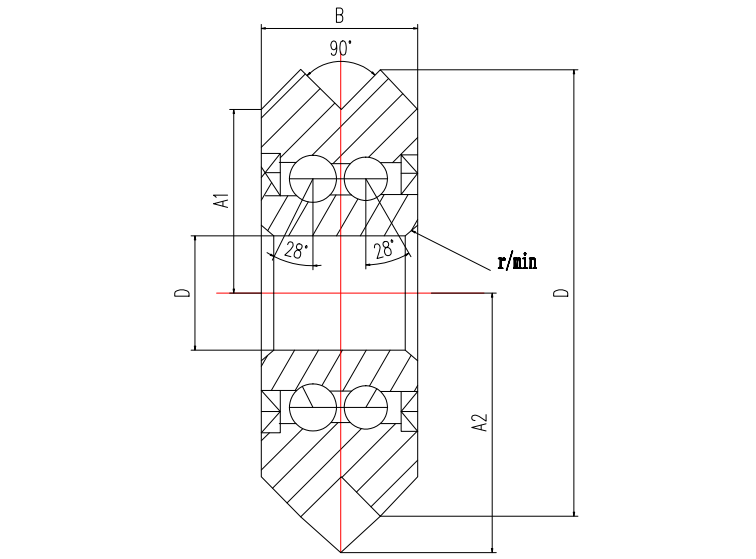

导向滚轮
|
内径
|
外径
|
宽度
|
A1
|
A2
|
倒角
|
载荷
|
重量
|
|
UTS
|
D1
|
D
|
B
|
A1
|
A2
|
R/min
|
Cw(KN)
|
Cow(KN)
|
g
|
|
W0
|
4
|
14.84
|
6.35
|
5.94
|
9.12
|
0.3
|
1
|
0.5
|
5
|
|
W0X
|
4
|
14.84
|
6.35
|
5.94
|
9.12
|
0.3
|
1
|
0.5
|
5
|
|
W1
|
4.763
|
19.56
|
7.87
|
7.9
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|
W1X
|
4.763
|
19.56
|
7.87
|
7.93
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|
W2
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|
W2X
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|
W3
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|
W3X
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|
W4
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|
|
W4X
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|
|
W4XL
|
22
|
75.39
|
25.4
|
31.75
|
44.45
|
1.1
|
20.6
|
14.3
|
580
|
|
W4XXL
|
22
|
75.39
|
25.4
|
31.75
|
44.45
|
1.1
|
20.6
|
14.3
|
580
|
|
W1SSX
|
4.763
|
19.56
|
7.87
|
7.93
|
11.86
|
0.3
|
2.2
|
1
|
11
|
|
W2SSX
|
9.525
|
30.73
|
11.1
|
12.7
|
18.24
|
0.3
|
4.9
|
2.5
|
38
|
|
W3SSX
|
12
|
45.72
|
15.88
|
19.05
|
26.98
|
0.6
|
9.4
|
4.9
|
130
|
|
W4SSX
|
15
|
59.94
|
19.05
|
25.4
|
34.93
|
1
|
14.8
|
8.2
|
280
|

|
