| 轴承类型： |
V-30..LV系列导轨滚轮轴承 |
| 国内型号： |
LV20/7ZZ LV20/8ZZ轴承 |
| 内径d(mm)： |
7 |
| 外径D(mm)： |
22 |
| 宽度C(mm)： |
11 |
| 宽度B(mm)： |
11 |
| 产品特性： |
导轨轴承 |
| 轴承材料： |
轴承钢 |
|

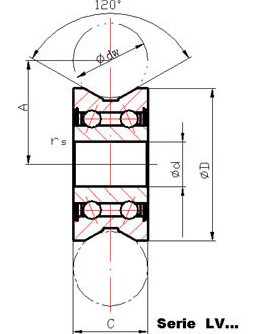

.jpg)
|
|
● LV系列轴承可广泛用于圆柱形导轨或120°的V型导轨。与LFR系列滚轮不同，LV系列轴承对导轨的尺寸适应性强，每个规格可以适配的导轨直径尺寸范围较大，可广泛应用于重型导轨、移动设备、校直机械等。
● 轴承采用双列角接触球轴承的内部结构设计及加厚的外圈，使轴承具有更高的承载能力。
● 轴承用优质轴承钢（AISI52100或不锈钢AISI440C）制造，经热处理、精密磨削加工而成，并在内部填充长寿命的高品质多用途油脂。轴承防尘采用金属防尘盖。双华轴承也可以提供带有同心轴和偏心轴的轴承。
● 轴承外圈的V型槽底有退刀槽，如使用要求不允许退刀槽时，可向双华轴承公司订购不带退刀槽的轴承，也可定制其它V形角度的轴承。
应用了LV系列导轨轴承的导向系统具有以下特征：
1. 阻力小，寿命长，应用广泛：LV系列导轨轴承的V形表面经过精细磨削加工，表面粗糙度达Ra0.32。轴承的V型槽与内圈安装平面平行度好。工作时，轴承与圆柱形导轨之间的受力平稳，磨擦阻力小。
2. 安装简单方便：轴承配置偏心轴及同心轴后，使安装很方便，调整偏心轴承的偏心量即可得到合适的预载。
|
|
|
|
滚轮型号
|
重量
|
尺寸（mm）
|
载荷
|
|
≈（g）
|
dw
|
d
|
D
|
C
|
A
|
A°
|
Cw(Kn)
|
Cow(Kn)
|
|
V-22
|
LV2017
|
17
|
10
|
7
|
22
|
11
|
14.5
|
120
|
3.78
|
2.05
|
|
V-30
|
LV2018
|
49
|
10
|
8
|
30
|
14
|
18.1
|
120
|
5.13
|
2.67
|
|
V-38
|
LV202-38
|
87
|
10
|
15
|
38
|
17
|
22.25
|
120
|
8.47
|
5.37
|
|
LV201-14
|
LV201-14
|
107
|
14
|
12
|
39.9
|
(20.1)(18)
|
24
|
120
|
8.8
|
5
|
|
V-39
|
|
100
|
20
|
15
|
39
|
18
|
28.02
|
120
|
8.47
|
5.37
|
|
V-40
|
LV202-40
|
110
|
20
|
15
|
40
|
18
|
28.02
|
120
|
8.47
|
5.37
|
|
V-41
|
LV202-41
|
116
|
20
|
15
|
41
|
20
|
28
|
120
|
8.47
|
5.37
|
|
V-57
|
LV204-57
|
290
|
30
|
20
|
57
|
22
|
41
|
120
|
14.66
|
9.1
|
|
V-58
|
LV-58
|
310
|
30
|
20
|
58
|
25
|
41
|
120
|
14.66
|
9.1
|
|
|
| |
| |
