宁波众信轴承科技有限公司专业生产SG10轴承,我公司有现货销售.需要SG10轴承的图纸、结构、报价及配合安装尺寸等资料请联系我司销售人员!
公司还为您推荐以下热门型号：S624zz微型轴承S624zz厂家, LR6001NPPU=LR6001.2RSR, DAC32720034, CSK17-P轴承 CSK17-PP单向轴承, S682轴承S682不锈钢英制轴承, LR5201KDDU轴承 LR5201NPPU导轨滚轮轴承, DAC30620032汽车轮毂轴承, SG15.2RS导轨滚轮轴承, A1002.2Z轴承, SR2zz微型不锈钢轴承, LV204-58ZZ导轨滚轮轴承, SR4zz不锈钢轴承, LR201NPPU=LR201NPPU.2RSR, LV204-58, DAC37720037, DAC39740039, LFR5206-25KDD, MF83开式微型法兰轴承, S62001深沟球加厚轴承, 619/8-2Z(L) 698ZZ,
|
| |
| 轴承类型： |
导轨滚轮轴承 |
| 国内型号： |
SG10 |
| 内径d(mm)： |
4 |
| 外径D(mm)： |
13 |
| 宽度C(mm)： |
6 |
| 宽度B(mm)： |
|
| 产品特性： |
微型精密 U 型槽滚轮 |
| 轴承材料： |
|
|

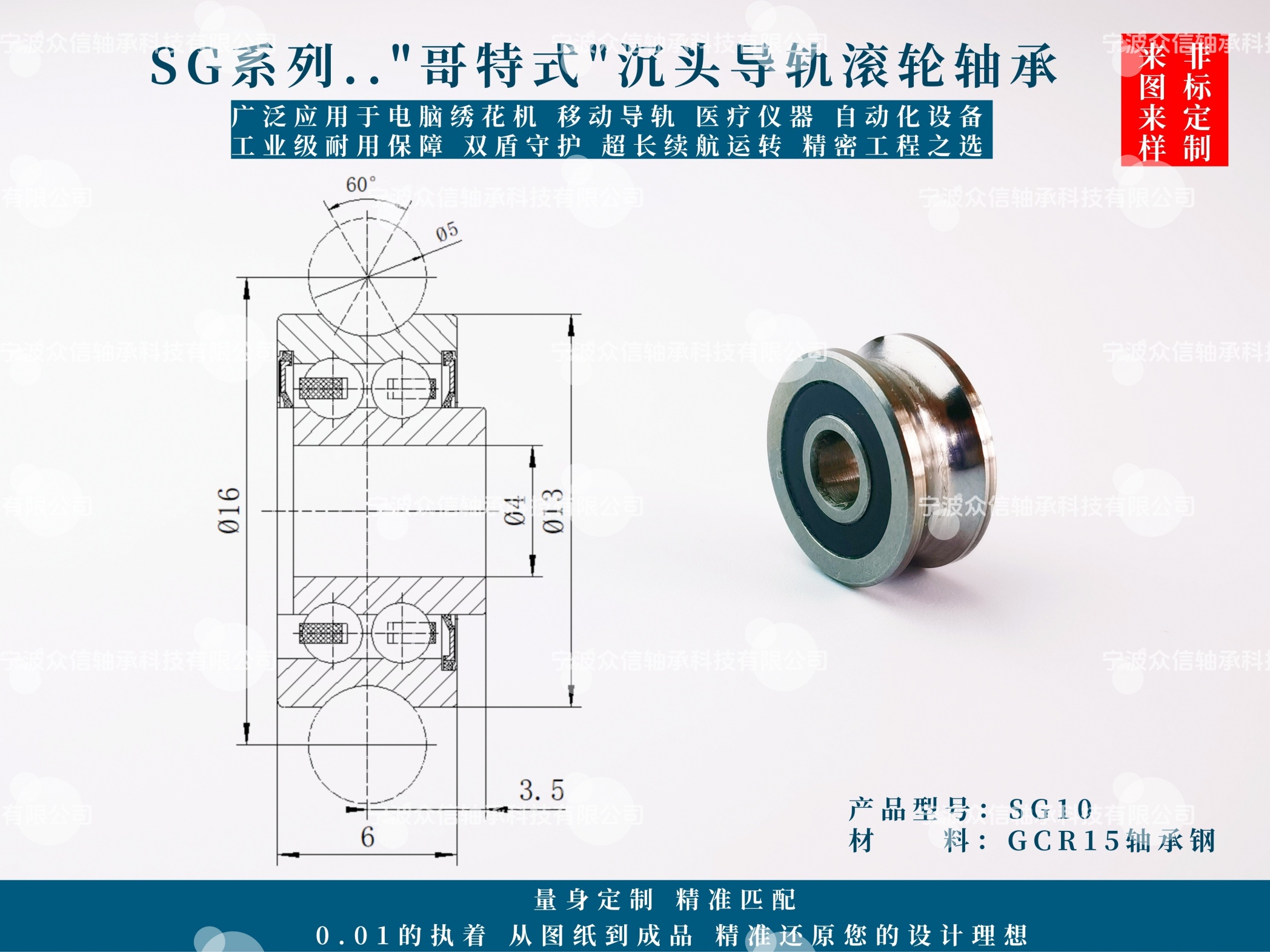

SG10 导轨滚轮轴承属于双列角接触球轴承结构，采用 U 型哥特式圆弧滚道设计，可与圆柱形导轨形成两点接触，有效提升运行稳定性和导向精度。该型号尺寸紧凑，内径 4mm，外径 13mm，宽度 6mm，适合安装空间有限、负载较轻、转速要求较高的微型传动机构。轴承自带双面防尘结构，分为金属防尘盖 ZZ 型和橡胶密封圈 2RS 型，防尘盖表面清晰刻印SG10型号标识，便于现场识别、安装与售后追溯。内部预先填充高品质长效润滑脂，实现长期免维护运行，大幅降低设备维护成本与停机时间。
二、SG10 导轨滚轮轴承产品特性
-
微型紧凑结构，适配狭小安装空间
SG10 轴承整体尺寸小巧，内圈采用沉孔设计，螺栓安装后端面平齐，不会突出干涉导轨或其他零部件，特别适合空间受限的精密设备。在小型线性模组、微型滑台、打印设备喷头传动等场景中，能够实现轻量化、紧凑化设计，提升设备整体集成度。
-
双列角接触结构，承载能力均衡
采用双列滚珠排布方式，可同时承受径向载荷与一定的轴向载荷，相比单列结构承载力更强、运行更稳定。在往复高速运动中不易出现偏载、抖动、卡滞等问题，保证设备运行精度。
-
60° 哥特式圆弧滚道，导向精准
滚道采用标准 60°U 型槽设计，与圆柱导轨形成两点稳定接触，受力均匀，摩擦系数小。运行过程中噪音低、振动小，可有效提升设备定位精度，延长导轨与滚轮的使用寿命。
-
双重密封结构，防护性能优异
SG10 提供 ZZ 金属防尘盖与 2RS 橡胶密封两种配置。ZZ 型适合高速、洁净环境，旋转阻力小、温升低；2RS 型密封效果更强，可有效阻挡粉尘、碎屑、少量水雾侵入轴承内部，防止润滑脂流失，适应轻度恶劣工况。
-
预注润滑脂，实现长效免维护
轴承出厂前已在洁净车间内定量注入专用低温升、长寿命锂基润滑脂，润滑分布均匀，在正常工况下无需频繁补充润滑脂，减少人工维护，提高设备连续工作时间。
-
互换性强，通用性高
SG10 尺寸符合行业通用标准，可直接替换国内外同规格导轨滚轮轴承，无需修改设备结构，降低改型成本，方便用户批量采购与备件储备。
三、SG10 导轨滚轮轴承制造工艺
SG10 导轨滚轮轴承从原材料到成品出厂，全程执行严格精密制造流程，确保产品一致性与可靠性。
-
优质轴承钢原材料
采用高纯度 GCr15 高碳铬轴承钢，材料组织均匀、杂质含量低，具有优异的耐磨性、抗压性和抗疲劳性能，保证轴承在长期高速运转下不易出现点蚀、剥落、变形。
-
精密热处理工艺
轴承套圈经过整体淬火加低温回火处理，表面硬度达到 HRC60-64，芯部保持良好韧性，既保证滚道耐磨，又具备一定抗冲击能力，避免脆裂损坏。
-
高精度磨削加工
通过数控无心磨床、沟磨床进行多道次精密加工，滚道圆度、尺寸精度、表面粗糙度均控制在高精度范围。双列滚道同轴度严格把控，确保旋转顺滑无卡顿。
-
洁净装配与密封压装
在万级洁净车间完成装配，避免粉尘、杂质进入轴承内部。防尘盖与密封圈采用精准压装工艺，贴合紧密不脱落，防尘盖激光刻印 SG10型号，标识清晰耐磨，不易磨损模糊。
-
全项目出厂检测
每一套 SG10 轴承均经过尺寸检测、旋转力矩检测、游隙检测、密封性能检测、噪音检测等多项检验，合格后方可出厂，确保产品品质稳定可靠。
四、SG10 导轨滚轮轴承使用方法
正确的安装与使用是保证 SG10 轴承寿命与性能的关键，以下为标准操作流程：
-
安装前检查
首先核对轴承型号，确认防尘盖标识为 SG10，检查轴承外观无磕碰、变形、锈蚀、密封脱落等问题。清洁安装轴、安装座及导轨表面，去除油污、铁屑、毛刺，保证配合面洁净光滑。
-
正确安装方式
优先使用专用压装工装，均匀施压于轴承内圈，禁止直接敲击外圈、防尘盖或密封圈，避免滚道损伤、密封变形。轴承与轴采用过渡配合，锁紧螺栓扭矩适中，不可过紧导致游隙消失、旋转卡滞。
-
同心轴与偏心轴选择
微型轻载机构一般选用同心轴，安装简单、对中性好；如需微调间隙、消除晃动，可选用偏心轴，调节方便，提升运行平稳性。
-
空载调试
安装完成后手动旋转轴承，应顺畅无卡顿、无异响。空载往复运行一段时间，观察温升是否正常，有无异常振动或噪音，确认无误后再带负载工作。
-
日常维护与保养
SG10 采用免维护设计，正常工况下无需补充润滑脂。若在粉尘较多环境使用，可定期清洁密封表面，避免杂物堆积。如出现旋转不畅、噪音变大、发热严重等情况，应及时停机检查，必要时更换轴承。
五、SG10 导轨滚轮轴承产品优点
-
体积小、重量轻，适合微型精密设备
在 3D 打印机、小型绣花机、精密仪器等设备中，SG10 能够实现轻量化传动，不占用过多空间，提升设备整体精致度与稳定性。
-
旋转顺滑、低噪音、低振动
精密滚道与优质滚珠配合，运行阻力小，噪音低，可显著提升设备运行品质，满足高端设备静音需求。
-
密封可靠，使用寿命更长
双重密封结构有效阻挡污染物，润滑脂不易流失，轴承寿命大幅提升，减少更换频率，降低使用成本。
-
安装简单，通用性强
标准尺寸结构，即装即用，无需复杂调试，适合大批量自动化生产线装配，提高生产效率。
-
性价比高，适合批量配套
SG10 轴承工艺成熟、品质稳定，价格合理，非常适合设备厂家长期批量配套使用。
六、SG10 导轨滚轮轴承适用场景
SG10 广泛应用于：
-
3D 打印机喷头导轨、送料机构
-
小型绣花机、缝纫设备机头滚轮
-
精密检测仪器、医疗微型传动机构
-
办公设备、打印机、扫描仪走纸机构
-
小型机器人关节、微型线性滑台模组
-
电子设备自动化载台、推拉机构
|
| |
| |
|
